На небольшой комнате ошибку в разметке иногда удаётся заметить по косому плинтусу или нестыковке плитки. На площадке площадью в несколько тысяч квадратных метров последствия проявляются позже: у фундамента «уходит» отметка, ливневая сеть получает неправильный уклон, а монтажники начинают компенсировать погрешность подкладками и лишними слоями раствора. Ротационный лазерный нивелир нужен именно для того, чтобы перенести одну высотную систему на весь объект и не потерять её между этапами работ.

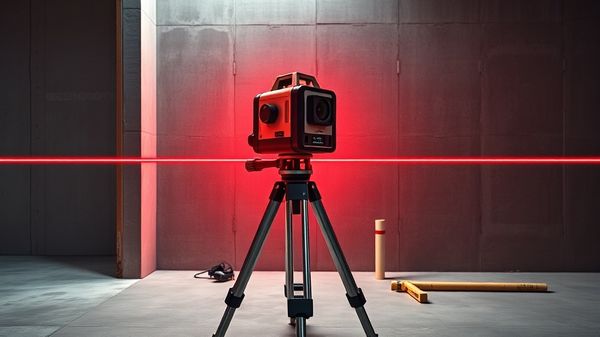

Основной принцип прост: прибор формирует горизонтальную или вертикальную лазерную плоскость, а приёмник фиксирует её на удалении, где человеческий глаз уже не различит луч. Однако точность зависит не только от заявленного класса инструмента. Важны положение штатива, устойчивость грунта, правильная работа с приёмником, контрольная проверка и дисциплина всех, кто использует вынесенную отметку.
На крупной стройке нивелир не следует воспринимать как «лазерную рулетку». Он не измеряет расстояние до поверхности и не заменяет геодезический прибор при создании ответной геодезической сети. Его сильная сторона — быстрое воспроизведение одной плоскости на значительной площади. Если исходный репер определён верно, с помощью прибора можно выполнять разбивку котлована, контролировать опалубку, выставлять закладные детали, проверять отметки пола и монтировать инженерные трассы.
Для таких задач обычно выбирают лазерный нивелир с автоматическим выравниванием, рабочим диапазоном приёмника от нескольких сотен метров и возможностью работать в горизонтальной плоскости. На открытом воздухе обязательным становится совместимое лазерное приёмное устройство: без него дальность видимого луча резко ограничивается освещённостью и состоянием атмосферы.
Что проверить до начала разметки
Первый шаг — определить, от какой отметки ведётся работа. Это может быть строительный репер, временный рабочий репер или заранее закреплённая марка на конструкции. Нельзя принимать за исходную точку случайную отметку на бетонной плите, если неизвестно, как и когда она была получена. Для ответственных операций исходную высоту лучше проверить независимым способом: оптическим нивелиром, тахеометром либо повторным измерением от другого известного пункта.

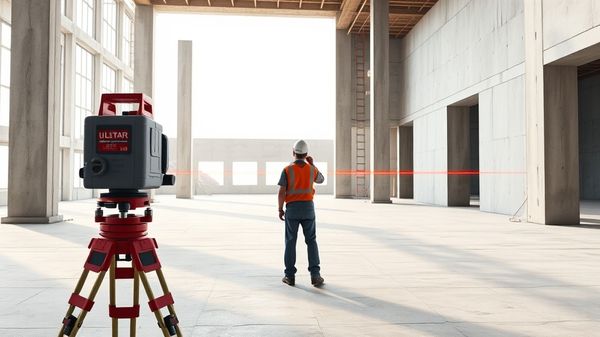

Затем выбирают место установки. Прибор должен видеть основную рабочую зону или хотя бы большую её часть, но ставить его на свежеотсыпанный грунт, подвижную опалубку и настил из досок рискованно. Даже небольшое оседание опоры изменит положение плоскости. На практике надёжнее устанавливать штатив на уплотнённом основании, бетонной плите или отдельной жёсткой площадке, не связанной с участком, по которому постоянно перемещается техника.
Критически важно: перед разметкой убедитесь, что компенсатор разблокирован, прибор не показывает предупреждение о выходе за диапазон самовыравнивания, а штатив не касается строительных лесов, ограждений и элементов, которые могут вибрировать.
Быстрая проверка комплекта
Осмотрите защитное окно лазерного излучателя, резьбовое соединение, состояние батарей и фиксацию маятникового компенсатора. Приёмник должен быть настроен на тот же тип и частоту модуляции, что и нивелир. У разных моделей звуковой сигнал может отличаться, поэтому перед началом смены полезно проверить режимы «выше луча», «ниже луча» и «на луче». Если используется рейка с делениями, она должна быть прямой, чистой и без стёртых рисок.
| Параметр | Что проверить | Почему это имеет значение |
|---|---|---|
| Самовыравнивание | Индикацию готовности и диапазон компенсатора | Наклонённый прибор создаёт неверную плоскость |
| Приёмник | Совместимость, громкость, чувствительность | Ошибочный режим даёт смещение относительно центра луча |
| Штатив | Зажимы, наконечники, люфты в головке | Оседание или вибрация меняют отметку |
| Питание | Заряд аккумулятора или комплект запасных батарей | Выключение в середине разбивки приводит к повторной установке |
Как перенести горизонтальную отметку
После установки включите горизонтальный режим и дождитесь окончания самовыравнивания. На известном репере поставьте рейку или лазерный приёмник, найдите центр луча и зафиксируйте показание. Если отметка прибора условно обозначается как ГПП, а высота визирования по рейке равна 1,240 м, то отметку плоскости можно определить расчётом: высота репера плюс показание рейки. Например, при репере 100,000 м высота лазерной плоскости составит 101,240 м.
Далее рейку перемещают на контрольные точки. На каждой точке фиксируют положение центра луча, а не верхний или нижний край светового пятна. При работе с приёмником ориентируются на его центральную отметку и звуковой сигнал. Если требуется перенести отметку пола, вычисляют разницу между проектной высотой и текущей высотой поверхности. Это позволяет сразу понимать, где нужен срез, подсыпка или корректировка опалубки.
На большой площадке не стоит пытаться размечать все точки за один проход, если прибор находится в месте с риском вибрации или случайного удара. Разбейте зону на участки, закрепите контрольные метки и периодически возвращайтесь к исходному реперу. Если сигнал на репере изменился, работу прекращают: возможно, штатив сдвинулся, просел грунт или прибор получил удар.
Разметка вертикалей, уклонов и осей
Вертикальный режим применяют для переноса осей на стены, стойки, шахты и фасадные элементы. До включения вертикальной плоскости убедитесь, что прибор стоит так, чтобы лазер не перекрывался конструкциями. Вертикаль проверяют отвесом или двумя разнесёнными точками: если линия совпадает с контрольными отметками внизу и вверху, положение можно считать рабочим для конкретной операции.
Ротационный нивелир чаще создаёт горизонтальную плоскость, поэтому уклоны задают отдельной функцией, если она предусмотрена конструкцией прибора. Процент уклона рассчитывается как отношение перепада высот к горизонтальному расстоянию, умноженное на 100. Для участка длиной 20 м и перепада 0,30 м уклон составит 1,5 %. Важно не путать проценты с градусами: это разные единицы, и ошибка в пересчёте способна нарушить работу канализации или водоотвода.
Рабочий приём: при разбивке уклона закрепите две постоянные контрольные точки с известным перепадом. Не ориентируйтесь только на положение рукоятки или условную шкалу наклона — итог проверяют по фактическим отметкам на концах участка.
Пошаговая схема работы на объекте
- Получите проектные отметки и определите исходный репер.
- Выберите устойчивое место, установите штатив и надёжно затяните зажимы.
- Поставьте прибор, включите нужный режим и дождитесь сигнала готовности.
- Проверьте плоскость на исходном репере и запишите фактическое показание.
- Перенесите отметку минимум на две удалённые контрольные точки.
- Выполните основную разметку, фиксируя точку, дату, режим и исполнителя.
- Повторно проверьте репер после завершения участка или при смене положения прибора.
Запись результатов имеет не меньшее значение, чем сама работа с инструментом. В журнале указывают обозначение репера, проектную отметку, высоту визирования, место установки прибора и обнаруженные отклонения. Для скрываемых работ полезно делать фотографии с привязкой к осям. Такая документация помогает разобраться, возникла ли ошибка при разметке, монтаже или последующем бетонировании.
Типичные ошибки и контроль точности
Самая распространённая ошибка — считать лазерную плоскость абсолютной истиной после включения прибора. Автоматика выравнивает компенсатор, но не знает, правильно ли выбран репер и не сместился ли штатив. Вторая проблема — работа без приёмника на улице. Яркий солнечный свет, пыль и расстояние искажают визуальное восприятие луча, а попытка определить его положение «на глаз» неприемлема для точной разбивки.
Также не следует устанавливать рейку с наклоном. Приёмник может показать центр сигнала, но отметка на шкале будет считана неправильно. На неровной поверхности рейку удерживают строго вертикально с помощью встроенного уровня либо контролируют её вторым специалистом. Для повторяемых операций лучше использовать один и тот же комплект рейка–приёмник и не менять настройки чувствительности без записи в журнале.
Периодически выполняйте полевую проверку точности по инструкции производителя. Один из распространённых вариантов — сравнить показания прибора на двух противоположных установках относительно контрольных точек. Если разница выходит за допуск, указанный в паспорте, нивелир не используют для ответственных работ до проверки в сервисном центре или аттестованной лаборатории. Конкретный допуск зависит от модели и измерительного расстояния; универсальное значение для всех приборов назначать нельзя.
Не продолжайте разметку после падения прибора. Даже если корпус цел и лазер включается, компенсатор мог получить повреждение. Сначала выполните контрольную проверку, а для конструктивно значимых отметок подтвердите результат независимым методом.
Итоги для прораба и геодезиста
На большой строительной площадке ротационный нивелир работает надёжно, когда его используют как часть понятной процедуры: проверенный репер, устойчивый штатив, совместимый приёмник, запись результатов и регулярный контроль. Прибор ускоряет перенос плоскостей, но не исправляет неверные исходные данные и не отменяет проверки.
Практический ориентир таков: одна установка — один контролируемый участок, две и более контрольные точки — обязательная проверка стабильности, а каждая ответственная отметка — запись в журнале. Такой подход заметно снижает риск накопления ошибок при устройстве оснований, полов, инженерных сетей и металлоконструкций. Если на объекте уже применялись другие способы разметки, полезно сравнить их результаты и заранее согласовать единый порядок фиксации отметок.
