КамАЗ 65115 с КМУ: особенности конструкции и назначения

Технические характеристики и эксплуатационное назначение спецтехники на базе КамАЗ 65115 с крано-манипуляторной установкой

Автомобильное шасси КамАЗ 65115 прочно закрепилось в сегменте самосвальной и строительной техники благодаря своей способности работать в условиях высокой интенсивности и значительных осевых нагрузок.

Интеграция крано-манипуляторной установки в конструкцию этого грузовика трансформирует его из простого транспортного средства в универсальный логистический комплекс, способный выполнять погрузочно-разгрузочные операции без привлечения сторонних автокранов.

Выбор платформы 65115 обусловлен оптимальным распределением веса и запасом прочности рамы, что критически важно при работе с выносными опорами и динамическими нагрузками, возникающими при манипуляциях с тяжелыми грузами. Именно поэтому КамАЗ 65115 с КМУ является востребованным инструментом для решения задач в сфере малоэтажного строительства, коммунального хозяйства и энергетического сектора, где требуется мобильность в сочетании с высокой грузоподъемностью стрелы.

Конструктивная надежность данной модели базируется на проверенных временем технических решениях, которые позволяют использовать спецтехнику в жестких эксплуатационных режимах. В отличие от узкоспециализированных машин, этот тип техники обеспечивает автономность на объекте: водитель-оператор самостоятельно осуществляет погрузку материалов, их транспортировку на площадку и последующий монтаж или складирование.

Такая схема работы существенно снижает издержки на логистику и аренду дополнительной подъемной техники. Важным аспектом является то, что геометрия рамы 65115 позволяет устанавливать широкую номенклатуру крановых установок — от тросовых до гидравлических шарнирно-сочлененных моделей, что делает выбор конфигурации гибким инструментом под конкретные производственные задачи, будь то монтаж железобетонных колец, установка опор ЛЭП или доставка строительных блоков.

Эффективность применения данной техники напрямую зависит от правильного понимания предельных возможностей шасси и ограничений, накладываемых вылетом стрелы.

Несмотря на то, что базовая модель 65115 изначально проектировалась как самосвал, усиленная подвеска и доработанная тормозная система позволяют уверенно справляться с центром тяжести, смещенным за счет смонтированной КМУ. В рамках последующих разделов будут детально разобраны конструктивные особенности силовой установки, трансмиссии и гидравлической системы, которые в совокупности формируют рабочий ресурс этого спецтранспорта.

Понимание этих узлов позволяет не только продлить срок службы машины, но и избежать распространенных ошибок при эксплуатации, связанных с превышением грузового момента, что особенно актуально при работе на неподготовленных грунтовых площадках, где устойчивость опорного контура играет решающую роль в безопасности работ.

Технические характеристики и устройство шасси КамАЗ 65115

Когда на строительной площадке требуется оперативно разгрузить партию металлоконструкций или доставить тяжелое оборудование точно к месту монтажа, надежность базовой платформы выходит на первый план.

Профессионалы выбирают КамАЗ 65115 именно за его способность работать в интенсивном режиме, сохраняя стабильность даже при полной загрузке стрелы манипулятора. Это шасси проектировалось как выносливый фундамент для спецтехники, где каждый компонент работает на общую производительность, исключая простои из-за конструктивных просчетов.

Основой силовой установки выступает современный двигатель 667.511-300, который при объеме 6,7 литра выдает мощность от 292 до 300 лошадиных сил.

В связке с ним работает 9-ступенчатая коробка передач ZF-9 (модель 1310ТО), обеспечивающая оптимальный подбор передаточных чисел в диапазоне от 9,48 до 0,75. Такая трансмиссия позволяет уверенно маневрировать в условиях городских застроек и на пересеченной местности, эффективно передавая крутящий момент на колесную формулу 6х4.

Важно: При монтаже тяжелой крано-манипуляторной установки сразу за кабиной существенно возрастает нагрузка на переднюю ось шасси 65115, из-за чего на раскисших строительных грунтах пустая машина может вязнуть передними колесами.

Конструктивные параметры шасси обеспечивают внушительный запас прочности при ежедневной эксплуатации в составе краново-манипуляторного комплекса. Габаритные размеры машины составляют 6 690 мм в длину, 2 500 мм в ширину и 2 995 мм в высоту, что делает автомобиль маневренным для своего класса.

При полной массе 25 200 кг, грузоподъемность шасси варьируется от 14,6 до 17,3 тонн, позволяя устанавливать тяжелые КМУ без потери устойчивости всего комплекса.

Ключевые технические параметры комплекса

Рабочие характеристики КамАЗ 65115 позволяют интегрировать манипуляторы с различными вылетами стрелы, сохраняя при этом заявленную грузоподъемность в 15 000 кг. Инженеры продумали систему питания, установив топливный бак на 350 литров, что значительно увеличивает автономность техники при работе на удаленных объектах.

Ниже приведены основные технические показатели, которые определяют эффективность эксплуатации манипуляторной надстройки:

• Колесная формула: 6х4, обеспечивающая оптимальное распределение нагрузок на оси.
• Силовая установка: двигатель 667.511-300 мощностью до 300 л.с.
• Трансмиссия: надежная 9-ступенчатая КПП ZF-9/1310ТО.
• Грузоподъемность шасси: от 14,6 до 17,3 тонн в зависимости от исполнения.
• Емкость бака для топлива: 350 литров для длительных рабочих смен.
• Габариты: длина 6 690 мм при полной массе 25 200 кг.

Устройство ходовой части сбалансировано таким образом, чтобы минимизировать раскачку при работе крана.

Передняя и задняя подвески рассчитаны на восприятие динамических нагрузок, возникающих при подъеме грузов на вылете. Благодаря выверенной геометрии рамы, монтаж КМУ любого типа проходит без необходимости радикального усиления несущих элементов. Бизнес получает готовую рабочую единицу, способную выдерживать тяжелый график эксплуатации в режиме «погрузка-транспортировка-разгрузка» без потери ресурса основных узлов.

Виды крано-манипуляторных установок для КамАЗ 65115

Выбор конкретной модели крана-манипулятора определяет, как быстро окупится техника при выполнении строительных или логистических задач.

Правильная конфигурация надстройки на шасси 6×4 превращает грузовик в автономный комплекс, способный работать на объектах с жестким покрытием без привлечения сторонней грузоподъемной силы. Владельцы бизнеса часто сталкиваются с дилеммой: выбрать высокую маневренность или максимальный вылет стрелы, поэтому понимание разницы между типами установок становится ключевым фактором эффективности.

На шасси КамАЗ 65115 устанавливают два конструктивных типа манипуляторов, каждый из которых диктует специфику рабочих процессов на площадке:

Важно: На практике монтаж тяжелой тросовой КМУ за кабиной КамАЗ 65115 забирает часть полезной грузоподъемности самого шасси, из-за чего реальный вес перевозимого груза в кузове снижается в среднем на 2–3 тонны.

L-образные (тросовые) манипуляторы

Тросовые установки отличаются телескопической стрелой, которая обеспечивает точную вертикальную подачу груза.

Такая конструкция идеальна для работы в условиях ограниченного пространства, где требуется опускать материалы в котлованы или за препятствия. Высокая точность позиционирования позволяет минимизировать риски повреждения хрупких стройматериалов при монтаже.

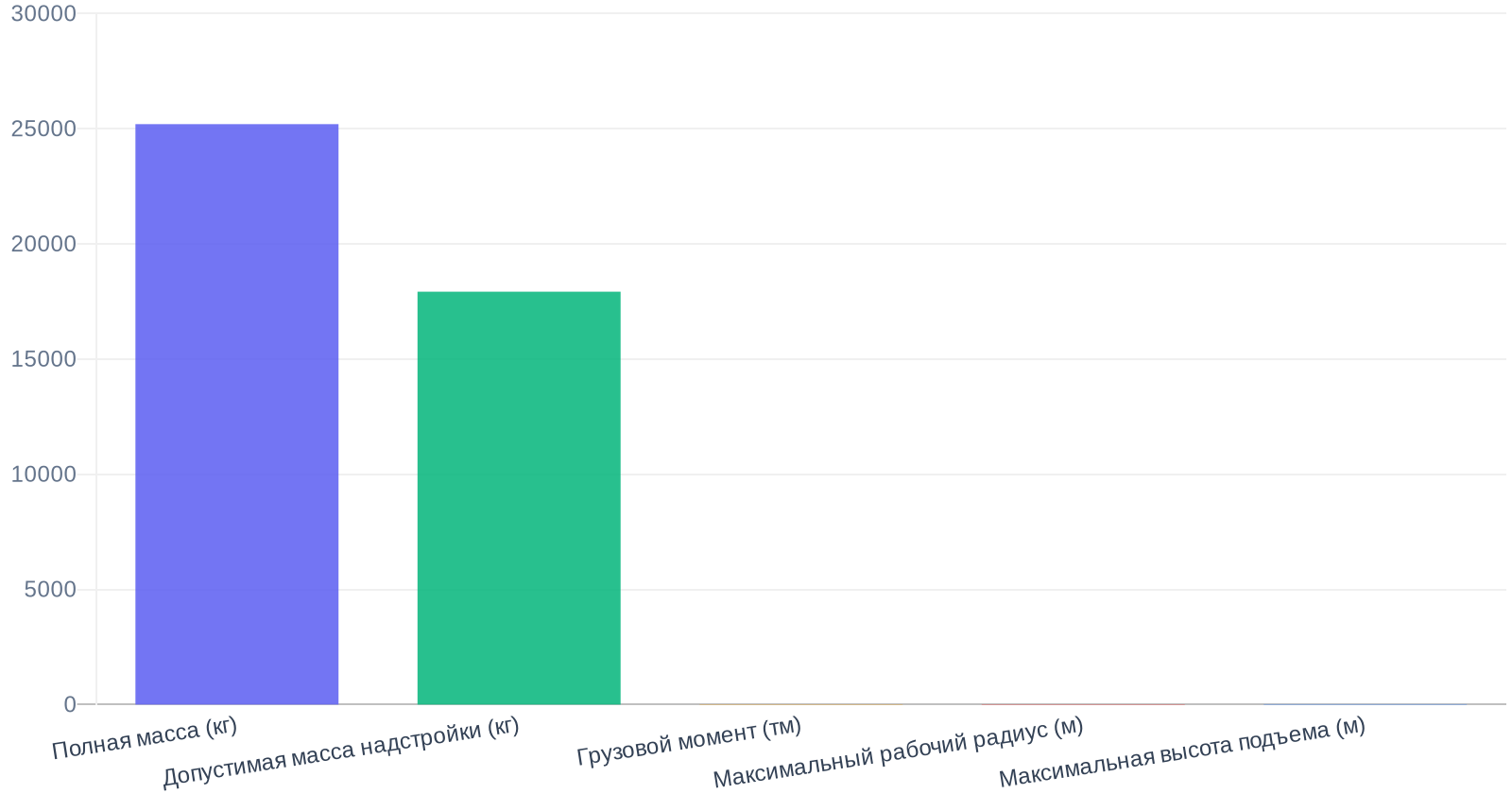

Примером высокопроизводительного решения служит установка Kanglim KS 1056, интегрированная в комплекс на базе КамАЗ 65115. При полной массе автомобиля 25 200 кг и допустимой массе надстройки с грузом до 17 925 кг, данная система выдает грузовой момент 12,0 тм.

Оператор получает рабочий радиус 15,5 м с максимальной высотой подъема 17,6 м, что закрывает потребности большинства объектов гражданского строительства.

Z-образные (гидравлические) манипуляторы

Складные гидравлические установки складываются в компактную конструкцию за кабиной, что освобождает больше места в кузове для транспортировки оборудования. Этот вариант предпочтителен для логистических компаний, где критически важна скорость развертывания и возможность интенсивной работы с грузами различной габаритности непосредственно у борта автомобиля.

Современные образцы, такие как КМУ Чайка-Галичанин, демонстрируют возможности работы стрелой из высокопрочной стали под отрицательным углом, что значительно расширяет функционал при обслуживании подземных коммуникаций или узких проездов.

Характеристики этой установки позволяют достигать вылета стрелы до 19 м при грузовом моменте 15 тм, обеспечивая превосходную гибкость при выполнении сложных монтажных операций.

Выбор оптимальной КМУ также зависит от требуемой грузоподъемности стрелы, которая на данном шасси варьируется от 7 до 15 тонн-метров. Оценивая предложения на рынке, стоит учитывать следующие показатели производительности:

• Модели с грузоподъемностью до 8000–9000 кг (например, HORYONG HRS 216) подходят для интенсивных погрузочно-разгрузочных работ с тяжелыми ЖБИ и металлоконструкциями.
• Системы с вылетом стрелы свыше 15 метров оптимальны для малоэтажного строительства и монтажа рекламных конструкций.
• Компактные складные механизмы обеспечивают максимальную сохранность полезного пространства платформы КамАЗ 65115 при дальних перевозках.

Инвестиции в комплектацию с конкретным типом стрелы должны опираться на специфику грузов и условия площадок.

Гидравлическая система обеспечивает быстроту манипуляций, тогда как тросовый механизм выигрывает в точности и глубине подачи. Подбор оборудования с учетом грузового момента и допустимой нагрузки на шасси позволяет выжать максимум из потенциала 65115, исключая простои и лишние расходы на вспомогательную технику.

Главные преимущества использования КамАЗ 65115 с КМУ

Представьте ситуацию на строительной площадке, где сроки сдачи объекта критически сжаты, а каждая единица техники на счету.

Присутствие отдельного автокрана часто превращается в логистический тупик: пока он ждет своей очереди на разгрузку, простой оплачивается по часам. Интеграция краново-манипуляторной установки непосредственно на платформу КамАЗ 65115 превращает грузовик в автономный мобильный комплекс.

Оператор самостоятельно выполняет полный цикл работ, что радикально меняет экономику проекта и исключает зависимость от сторонних подрядчиков.

Надежность шасси с колесной формулой 6×4 в сочетании с функционалом КМУ создает уникальные возможности для оптимизации бизнес-процессов в строительстве и логистике. Вы получаете машину, способную перевозить до 15 тонн полезного груза и одновременно оперировать тяжелыми элементами на вылете стрелы до 20,3 метра.

Такой тандем позволяет работать на объектах с ограниченным пространством, где развертывание классического крана невозможно или экономически неоправдано.

Ключевые экономические и технические выгоды

Внедрение такой спецтехники в рабочий парк компании дает ощутимые преимущества, которые напрямую влияют на прибыльность каждого рейса или монтажного цикла. Основные аргументы в пользу выбора именно этой конфигурации базируются на эксплуатационной гибкости и высокой производительности системы.

• Автономность операций: исключение потребности в дополнительной грузоподъемной технике при выполнении погрузки и разгрузки на объекте.
• Масштабируемость задач: грузоподъемность КМУ до 9,9 тонны позволяет работать с широким спектром строительных материалов, включая железобетонные конструкции и металлические профили.
• Операционная эффективность: возможность быстрой смены дислокации комплекса без необходимости демонтажа оборудования, что важно при работе на рассредоточенных точках.
• Геометрия работы: длина платформы до 6,9 метра обеспечивает правильное распределение габаритных грузов, сохраняя устойчивость машины при работе с вылетом стрелы.
• Топливная автономность: наличие баков объемом до 350 литров позволяет технике длительное время работать в удаленных локациях без дозаправки.

Эксплуатация КамАЗ 65115 с КМУ обеспечивает высокую скорость работы в режиме внутрирегиональных грузоперевозок.

Мощный двигатель на 300 лошадиных сил и продуманная тормозная система с пневматическим приводом позволяют развивать скорость до 95 км/ч, что минимизирует время в пути между объектами. При полной массе 25,2 тонны автомобиль сохраняет отличную маневренность, что особенно важно при доставке материалов на плотные городские стройплощадки или на удаленные площадки, где состояние дорожного покрытия далеко от идеала.

Гибкость комплектации позволяет адаптировать автомобиль под специфику конкретного бизнеса.

Независимо от того, идет ли речь о доставке сыпучих грузов или монтаже конструкций, владелец получает инструмент, рассчитанный на интенсивное использование. Стабильность шасси 65115 в сочетании с мощным крановым оборудованием превращает затраты на покупку техники в долгосрочную инвестицию с предсказуемым сроком окупаемости, ведь машина работает 24/7, не ожидая подвоза груза вспомогательными кранами.

Сферы применения и назначение спецтехники

Работа на строительной площадке часто превращается в ожидание свободного крана, когда простой техники стоит дороже, чем её эксплуатация.

Владельцы бортовых КамАЗ 65115 с КМУ полностью исключают этот фактор, превращая каждый выезд в автономную операцию. Машина прибывает на объект, самостоятельно разгружает стройматериалы и тут же приступает к подаче элементов конструкций на высоту или монтажу оборудования, не дожидаясь вспомогательных ресурсов.

Универсальность шасси КамАЗ 65115 позволяет интегрировать мощные крановые системы, такие как Inman IT-150, Palfinger 15500 или DongYang DY SS1956 ACE. Наличие манипулятора с грузоподъемностью до 9,9 тонны превращает обычный грузовик в мобильный комплекс для выполнения сложнейших задач.

Благодаря максимальному вылету стрелы до 20,3 метра, спецтехника эффективно работает в условиях плотной городской застройки или ограниченного пространства промышленных зон, где использование башенных кранов экономически нецелесообразно или технически невозможно.

Ключевые сценарии использования в бизнесе

Профессиональные строительные и монтажные компании выбирают комбинацию КамАЗ 65115 и КМУ из-за способности оборудования решать разноплановые задачи в течение одной смены.

Высокая адаптивность системы позволяет переключаться между транспортировкой тяжелых штучных грузов и проведением высотных сборочных операций.

• Строительство и монтаж: Подача кирпича, железобетонных блоков, металлоконструкций и пиломатериалов непосредственно к месту монтажа.

  Работа с тяжелым оборудованием на вылете стрелы до 19 метров для модели Inman IT-150 обеспечивает точность установки элементов в проектное положение.

• Коммунальное хозяйство: Оперативная замена труб большого диаметра, установка элементов освещения, рекламных конструкций и малых архитектурных форм. Маневренность шасси позволяет работать в жилых кварталах без перекрытия широких дорожных магистралей.
• Логистика и промышленность: Погрузка и выгрузка станков, трансформаторных подстанций и кабельных барабанов.

  Использование грузового момента манипулятора позволяет работать с негабаритными грузами, обеспечивая их бережную фиксацию и перемещение в кузов автомобиля.

• Энергетика: Обслуживание линий электропередач, транспортировка опор и комплектующих для подстанций в труднодоступные районы, где требуется сочетание высокой проходимости шасси и мощного кранового оборудования.

Технические параметры КМУ на базе 65115 создают запас прочности, критически важный для интенсивной эксплуатации.

Грузовой момент манипуляторов, установленных на данное шасси, позволяет уверенно оперировать тяжелыми грузами даже на максимальном вылете. Это избавляет от необходимости привлекать дополнительную технику для подъема груза, что напрямую влияет на сокращение операционных расходов и ускорение темпов выполнения строительных графиков.

Эксплуатация КамАЗ 65115 с КМУ оправдана в тех нишах, где важна скорость реакции на запросы клиента. Будь то доставка грузов на удаленные объекты или работа в режиме «с колес» на объектах капитального строительства, техника демонстрирует предсказуемую производительность.

Надежность конструкции шасси в сочетании с функционалом манипулятора обеспечивает стабильную окупаемость инвестиций, позволяя владельцу бизнеса закрывать полный цикл погрузочно-разгрузочных работ силами одного экипажа и одной единицы спецтехники.

Особенности обслуживания и эксплуатации КамАЗ 65115 с манипулятором

Работа спецтехники на строительных площадках требует жесткой дисциплины в вопросах технического состояния, так как простой манипулятора обходится бизнесу дороже любых плановых работ. Владельцы КамАЗ 65115 с КМУ часто сталкиваются с тем, что штатный регламент обслуживания шасси дополняется специфическими нагрузками от самой установки.

Гидравлическая система крана, работающая в связке с двигателем автомобиля, создает дополнительные вибрации и тепловые нагрузки, которые нельзя игнорировать при составлении графика профилактики.

Первоначальный этап эксплуатации нового комплекса требует повышенного внимания, так как именно в этот период происходит приработка всех узлов трансмиссии и гидравлики. Заводские рекомендации четко определяют временные рамки для первых визитов в сервис, что критически важно для сохранения заводской гарантии на шасси и саму КМУ.

Регламентные интервалы обслуживания

Соблюдение периодичности работ предотвращает преждевременный износ ключевых агрегатов.

Для КамАЗ 65115 установлена строгая последовательность мероприятий, привязанная к пробегу:

• ТО-1000: проводится в интервале 500–1000 км для контроля первичной обкатки.
• ТО-4000: выполняется при достижении 3000–4000 км пробега.
• ТО-1: обязательный визит при достижении отметки 7000–8000 км.
• ТО-2: комплексная проверка, проводимая один раз в интервале 15000–16000 км.

Операторы, работающие с техникой интенсивно, нередко корректируют эти сроки в сторону уменьшения, если автомобиль эксплуатируется в условиях повышенной запыленности или при предельных грузоподъемных нагрузках. Ежедневное обслуживание (ЕО) должно стать рутиной для водителя, включающей проверку уровня рабочих жидкостей в баке манипулятора и отсутствие подтеков в соединениях гидравлических магистралей.

Особенности эксплуатации КМУ на базе КамАЗ 65115

Надежность системы зависит от чистоты гидравлической жидкости и состояния фильтрующих элементов.

В условиях строительных площадок пыль и мелкие частицы абразива могут быстро вывести из строя уплотнения гидроцилиндров стрелы. Регулярная проверка герметичности всех соединений — залог того, что манипулятор не подведет в момент подъема тяжелого груза.

Техническое состояние опорных лап требует не меньшего внимания, чем работа самой стрелы.

При установке на неровных поверхностях нагрузка на станину возрастает, поэтому проверка надежности фиксации аутригеров перед каждым циклом работы является обязательной процедурой. Эффективная эксплуатация подразумевает не только соблюдение грузовых характеристик, но и бережное отношение к механизмам поворота колонны, которые особенно чувствительны к резким рывкам при управлении.

Оптимизация режимов работы спецтехники позволяет значительно продлить срок службы ходовой части.

Избегайте перегрузов, даже если конструктив шасси КамАЗ 65115 обладает значительным запасом прочности. Равномерное распределение нагрузки в кузове при использовании КМУ исключает перекосы, которые негативно сказываются на ресурсе подвески и рамы автомобиля.

Грамотный подход к эксплуатации превращает бортовой КамАЗ с манипулятором в инструмент, способный работать годами без капитальных вложений, обеспечивая бесперебойную логистику на объектах любого уровня сложности.

Часто задаваемые вопросы

Об авторе

Виктор Соловьев — ведущий инженер-конструктор спецтехники

Более 15 лет я посвятил проектированию и интеграции краново-манипуляторных установок на шасси тяжелых грузовиков.

За это время реализовал 2469 проектов, помогая строительным и логистическим компаниям подбирать оптимальные конфигурации КамАЗ 65115 для решения сложных задач в условиях интенсивной эксплуатации. Моя экспертиза базируется на глубоком понимании гидравлических систем и металлоконструкций, что позволяет мне оценивать технику не только по характеристикам из паспорта, но и по реальной надежности в полевых условиях.

• Действующий член Ассоциации производителей спецтехники с 2011 года.
• Автор 17 профильных публикаций по оптимизации грузоподъемного оборудования.
• Лауреат отраслевой премии за внедрение инновационных систем безопасности в КМУ.

КамАЗ 65115 с крано-манипуляторной установкой представляет собой сбалансированное решение для выполнения широкого спектра задач в условиях плотной городской застройки и на строительных площадках.

Сочетание надежного шасси с высокой грузоподъемностью и маневренностью КМУ позволяет оптимизировать логистические процессы, исключая необходимость привлечения дополнительной спецтехники для погрузочно-разгрузочных работ. Грамотная эксплуатация и своевременное техническое обслуживание данного автомобиля обеспечивают стабильную производительность в течение длительного срока службы.

Практика показывает, что эффективность использования такой спецтехники напрямую зависит не столько от технических характеристик самой установки, сколько от квалификации оператора, способного грамотно распределить нагрузку на раму при работе с вылетом стрелы.

В конечном счете, именно точность управления манипулятором становится определяющим фактором, снижающим износ узлов шасси и предотвращающим преждевременные поломки несущих элементов конструкции.

Источники

1. Актуальный коммерческий каталог. По данным производителя/дилера.
