Полное руководство по уменьшению индуктивности катушки: от теории к практике

Для многих радиолюбителей и инженеров, работающих с электронными схемами, точная настройка компонентов является ключом к успеху. Катушка индуктивности — один из таких фундаментальных элементов, и часто возникает задача не увеличить, а именно уменьшить ее индуктивность для корректной работы устройства, будь то фильтр, колебательный контур или дроссель. Этот процесс может показаться сложным, но на самом деле существует несколько проверенных методов, доступных даже в домашних условиях. Разобраться в многообразии компонентов и их характеристиках поможет специализированный ресурс, такой как https://radaelectron.ru, где представлена подробная информация о радиоэлектронных элементах. В этой статье мы подробно разберем, почему возникает такая необходимость и какими способами можно добиться желаемого результата.

Физические основы: от чего зависит индуктивность?

Прежде чем переходить к практическим действиям, крайне важно понять, какие физические параметры определяют величину индуктивности. Знание этих основ позволит вам действовать не вслепую, а осознанно, выбирая наиболее подходящий и эффективный метод для вашей конкретной ситуации. Индуктивность, измеряемая в Генри (Гн), является мерой способности катушки накапливать энергию в магнитном поле при протекании через нее электрического тока. Эта величина не является случайной и напрямую зависит от нескольких ключевых факторов.



Основные конструктивные элементы катушки индуктивности, влияющие на ее параметры.

Формула для расчета индуктивности соленоида (длинной цилиндрической катушки) в упрощенном виде выглядит так: L = (μ * μ₀ * N² * S) / l, где:

• L — индуктивность;
• μ — относительная магнитная проницаемость материала сердечника;
• μ₀ — магнитная постоянная;
• N — количество витков;
• S — площадь поперечного сечения катушки;
• l — длина намотки.

Анализируя эту формулу, можно выделить три основных «рычага управления» индуктивностью, которые мы можем использовать для ее уменьшения.

1. количество витков (n)

Это самый очевидный и один из самых действенных параметров. Как видно из формулы, индуктивность пропорциональна квадрату числа витков (L ∝ N²). Это означает, что даже небольшое изменение количества витков приводит к значительному изменению индуктивности.

Уменьшение количества витков всего на 10% приведет к снижению индуктивности примерно на 19% (так как 0.9² = 0.81). Это делает метод отмотки витков очень эффективным для грубой настройки.

Следовательно, чтобы уменьшить индуктивность, необходимо уменьшить количество витков. Этот метод прост в реализации для катушек без сплошной заливки компаундом и будет подробно рассмотрен в практической части статьи. Важно помнить, что отматывать витки нужно аккуратно, чтобы не повредить оставшуюся обмотку и ее изоляцию.

2. геометрические размеры (s и l)

Геометрия катушки играет не менее важную роль. Ключевые параметры здесь — это площадь поперечного сечения (которая зависит от диаметра каркаса) и длина намотки. Чтобы уменьшить индуктивность, можно:

• Увеличить длину намотки (l), не меняя числа витков. Проще говоря, растянуть катушку. Когда витки находятся дальше друг от друга, их взаимное влияние (взаимоиндукция) ослабевает, что приводит к снижению общей индуктивности. Этот метод особенно хорошо работает для бескаркасных катушек, намотанных на оправке.
• Уменьшить площадь поперечного сечения (S). Этого можно добиться, перемотав катушку на каркас меньшего диаметра, сохранив при этом то же количество витков и длину намотки. На практике этот способ применяется реже из-за трудоемкости, но его стоит иметь в виду.

3. материал сердечника (μ)

Сердечник — это материал, находящийся внутри катушки. Его главная характеристика — относительная магнитная проницаемость (μ). Она показывает, во сколько раз магнитное поле внутри вещества отличается от поля в вакууме.

Для воздуха или вакуума μ ≈ 1. Для ферромагнитных материалов, таких как феррит или электротехническая сталь, значение μ может достигать десятков, сотен и даже тысяч.

Наличие сердечника из материала с высокой магнитной проницаемостью резко увеличивает индуктивность катушки. Соответственно, для уменьшения индуктивности можно предпринять следующие действия:

1. Частично или полностью удалить сердечник. Если у вас катушка с подстроечным ферритовым сердечником, его выкручивание — штатный способ регулировки индуктивности в определенных пределах. Полное удаление сердечника из катушки приведет к кардинальному падению ее индуктивности.
2. Заменить сердечник на материал с меньшей μ. Например, заменить ферритовый сердечник на латунный или алюминиевый. Диамагнетики и парамагнетики (к которым относятся медь, латунь, алюминий) незначительно ослабляют магнитное поле, что также приводит к снижению индуктивности.
3. Ввести в катушку короткозамкнутый виток. Этот метод основан на явлении электромагнитной индукции. Короткозамкнутый виток (обычно из меди или латуни), помещенный в поле катушки, создает собственное магнитное поле, направленное встречно основному. Это эффективно снижает общую индуктивность. Многие подстроечные катушки используют именно этот принцип, где вместо ферритового сердечника вкручивается латунный или алюминиевый стержень.

Понимание этих трех фундаментальных принципов дает вам в руки мощный инструментарий. В следующем разделе мы перейдем от теории к конкретным практическим шагам и рассмотрим, как применить эти знания на деле, какое оборудование для этого понадобится и какие меры предосторожности следует соблюдать.

Практические методы уменьшения индуктивности: пошаговое руководство

Перейдем от теории к конкретным действиям. Зная, какие параметры влияют на индуктивность, мы можем целенаправленно изменять их для достижения нужного результата. Ниже мы подробно разберем четыре основных метода, их преимущества, недостатки и особенности применения. Для успешной работы вам понадобится не только аккуратность, но и определенный набор инструментов, главным из которых является прибор для измерения индуктивности.

Ключевое правило успешной настройки: измеряйте индуктивность до начала работ и после каждого шага модификации. Без контрольных измерений вы будете действовать вслепую, рискуя испортить компонент.

Необходимое оборудование и инструменты

Прежде чем приступать к работе, убедитесь, что у вас под рукой есть все необходимое. Минимальный набор включает:

• LCR-метр или измеритель индуктивности. Это основной инструмент, который позволит вам точно контролировать процесс. Современные цифровые мультиметры часто имеют функцию измерения индуктивности, но для высокой точности лучше использовать специализированный прибор.
• Паяльник, припой и флюс. Необходимы для демонтажа катушки с печатной платы и последующей ее установки.
• Пинцет, скальпель или острый нож. Помогут аккуратно подцепить и освободить конец обмоточного провода.
• Кусачки (бокорезы). Для откусывания лишнего провода.
• Диэлектрическая отвертка. Обязательна для регулировки катушек с подстроечным сердечником, чтобы не вносить дополнительные искажения в измерения.
• Клей (например, БФ-2), цапонлак или термоклей. Для фиксации витков после завершения настройки.

Метод 1: отмотка лишних витков

Это самый распространенный, надежный и предсказуемый способ уменьшения индуктивности. Он подходит для большинства типов катушек, не залитых компаундом намертво.

1. Начальное измерение. Подключите катушку к LCR-метру и зафиксируйте ее исходную индуктивность. Это ваша отправная точка.
2. Подготовка. Если катушка установлена на плате, аккуратно выпаяйте ее. Найдите внешний вывод обмотки. Часто он закреплен клеем или лаком. С помощью скальпеля и пинцета осторожно удалите фиксирующий состав, стараясь не повредить изоляцию провода.
3. Процесс отмотки. Аккуратно смотайте один виток. Зачистите конец провода от лаковой изоляции (можно сделать это лезвием ножа или обжечь пламенем зажигалки с последующей зачисткой) и проведите повторное измерение индуктивности.
4. Повторение и контроль. Сравнив новое значение с исходным, вы сможете оценить, как сильно один виток влияет на индуктивность. Продолжайте отматывать по одному витку (или по половине витка для более точной подстройки), каждый раз производя замер, пока не достигнете требуемого значения.
5. Фиксация. Достигнув нужной индуктивности, отрежьте лишний провод, оставив небольшой запас для пайки. Припаяйте новый конец провода к выводу катушки. Чтобы витки не разматывались, закрепите их капелькой клея или лака.

Распределение популярности различных методов корректировки индуктивности в любительской практике.

Метод 2: изменение геометрии (растягивание катушки)

Этот способ идеально подходит для бескаркасных катушек (намотанных «в воздухе») или катушек на неклеевом каркасе, где витки могут смещаться. Он основан на увеличении длины намотки.

Метод растягивания очень чувствителен. Небольшое изменение длины может привести к значительному падению индуктивности, но при этом он позволяет осуществлять очень плавную подстройку.

Процесс прост: аккуратно потяните за выводы катушки в разные стороны, равномерно увеличивая расстояние между витками. Подключите катушку к измерителю и контролируйте индуктивность в реальном времени. Достигнув нужного значения, зафиксируйте катушку в этом положении. Это можно сделать, залив ее парафином, термоклеем или закрепив на жесткой диэлектрической основе.

Метод 3: манипуляции с сердечником

Если ваша катушка имеет сердечник, это открывает дополнительные возможности для регулировки. Способ действий зависит от типа сердечника.

Для катушек с подстроечным сердечником

Это самый простой случай. Такие катушки изначально предназначены для регулировки. Используя диэлектрическую (пластиковую или керамическую) отвертку, вращайте сердечник. Здесь важно знать, какой именно сердечник используется:

• Ферритовый сердечник (обычно темного цвета): Вкручивание увеличивает индуктивность, выкручивание — уменьшает.
• Латунный или алюминиевый сердечник (цветной металл): Работает по принципу короткозамкнутого витка. Вкручивание уменьшает индуктивность, выкручивание — увеличивает.

Для катушек с фиксированным сердечником

Если сердечник не предназначен для регулировки, но его можно извлечь, это приведет к резкому снижению индуктивности. Например, удаление ферритового стержня из дросселя может уменьшить его индуктивность в десятки раз. Однако этот метод является грубым и не позволяет точно настроить параметр.

Метод 4: введение короткозамкнутого витка или экрана

Это более «тонкий» метод, основанный на внесении в магнитное поле катушки проводящего элемента. В качестве такого элемента может выступать:

• Кольцо из меди или алюминия, надеваемое на катушку.
• Металлическая пластина (экран), подносимая к торцу катушки.

Чем ближе к обмотке находится этот элемент, тем сильнее уменьшается индуктивность. Этот способ позволяет плавно регулировать параметр, изменяя положение экрана. Однако у него есть существенный недостаток.

Использование короткозамкнутых витков и экранов для уменьшения индуктивности неизбежно приводит к снижению добротности (Q-фактора) катушки. Это может быть критично для высокочастотных колебательных контуров.

Сравнительная таблица методов

Для наглядности сведем информацию о рассмотренных методах в единую таблицу.

Метод Сложность реализации Точность настройки Влияние на добротность Область применения Отмотка витков Средняя Высокая Незначительное Большинство катушек на каркасах Растягивание катушки Низкая Средняя (плавная) Незначительное Бескаркасные ВЧ-катушки Регулировка сердечника Очень низкая Средняя (в заданных пределах) Зависит от типа сердечника Катушки с подстроечником Введение экрана Низкая Низкая (плавная) Существенное снижение Оперативная подстройка ВЧ-контуров

Выбор конкретного метода зависит от конструкции вашей катушки, требуемой точности и допустимости изменения других ее параметров, таких как добротность. В большинстве случаев наиболее предпочтительным является метод отмотки витков как самый контролируемый и предсказуемый.

Частые ошибки и советы экспертов: как избежать проблем

Процесс ручной подстройки индуктивности, несмотря на кажущуюся простоту, таит в себе несколько подводных камней. Неправильные действия могут не только не дать желаемого результата, но и безвозвратно испортить компонент. Чтобы ваша работа была успешной, важно знать о потенциальных проблемах и способах их предотвращения. В этом разделе мы разберем наиболее частые ошибки, совершаемые новичками, и дадим практические советы, которые помогут вам выполнить настройку качественно и безопасно.

Влияние на добротность (q-фактор)

Одной из важнейших характеристик катушки, помимо индуктивности, является ее добротность (Q-фактор). Этот параметр описывает отношение запасенной в катушке энергии к энергии, теряемой за один период колебаний. Проще говоря, добротность — это показатель «качества» или эффективности катушки. Чем выше добротность, тем меньше потери.

Для колебательных контуров в радиоприемниках, передатчиках и селективных фильтрах высокая добротность является критически важным параметром. Ее снижение приводит к расширению полосы пропускания и ухудшению избирательности схемы.

К сожалению, некоторые методы уменьшения индуктивности напрямую влияют на добротность. Наиболее «опасным» в этом плане является метод введения короткозамкнутого витка или экрана. Вносимый в поле катушки проводник не только уменьшает индуктивность, но и создает активные потери, что резко снижает Q-фактор. Метод отмотки витков или растягивания катушки влияет на добротность в гораздо меньшей степени, поэтому для ответственных цепей (например, гетеродинных контуров) следует отдавать предпочтение именно им.

Паразитная ёмкость и собственный резонанс

Любая катушка обладает не только индуктивностью, но и небольшой собственной (паразитной) ёмкостью, возникающей между соседними витками. Эта ёмкость вместе с основной индуктивностью образует паразитный колебательный контур, который имеет свою собственную резонансную частоту (SRF — Self-Resonant Frequency). Выше этой частоты катушка перестает вести себя как индуктивность и начинает проявлять ёмкостные свойства.

При изменении геометрии катушки вы неизбежно меняете и ее паразитную ёмкость. Например, при растягивании катушки (увеличении шага намотки) межвитковая ёмкость уменьшается. Это, в свою очередь, повышает частоту собственного резонанса, что в большинстве случаев является положительным эффектом, расширяя рабочий диапазон катушки. Однако об этом явлении необходимо помнить, особенно при работе с ВЧ-цепями, где SRF может оказаться близкой к рабочей частоте.

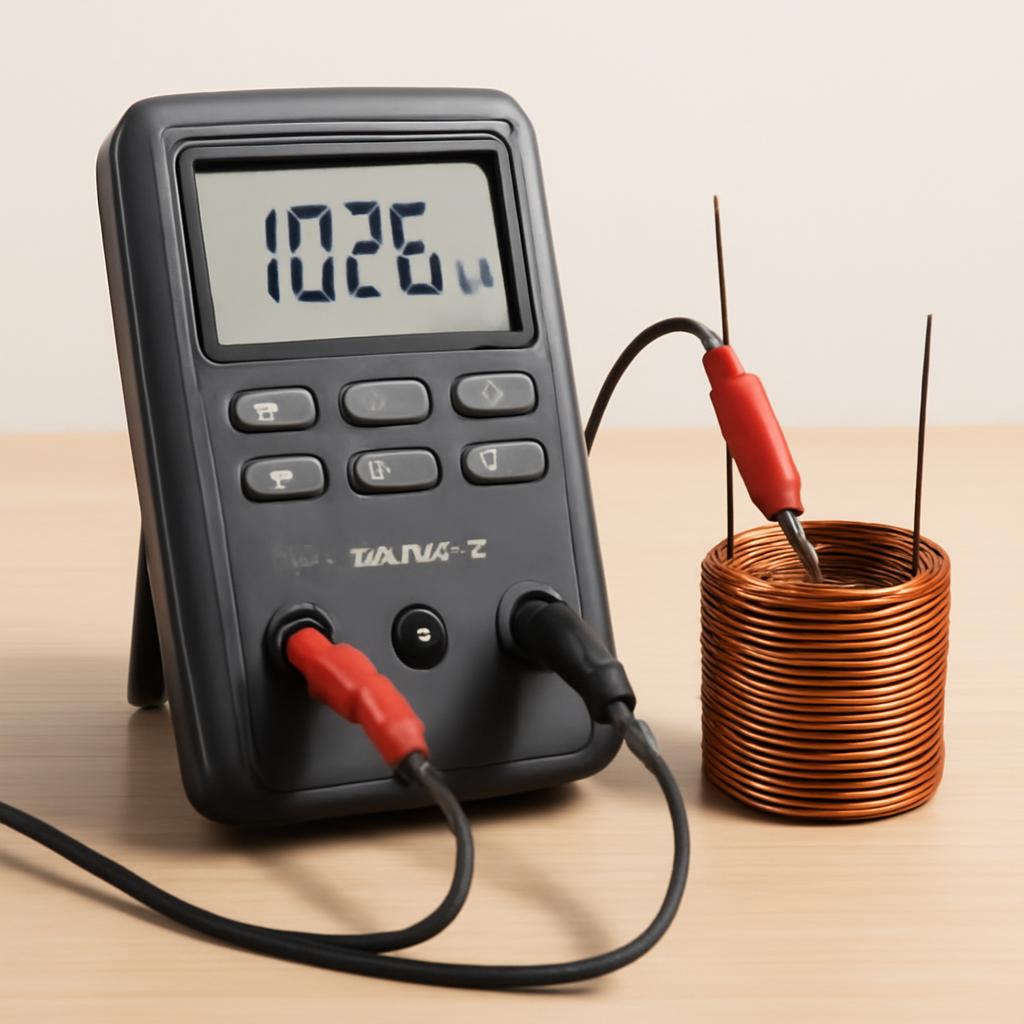

Точное измерение индуктивности с помощью LCR-метра — обязательный этап перед и после каждой модификации катушки.

Основные ошибки при ручной настройке

Чтобы избежать разочарований, старайтесь не допускать следующих распространенных промахов:

• Работа вслепую. Самая главная ошибка — пытаться настроить индуктивность без измерительного прибора. Полагаться на расчеты или интуицию в этом деле нельзя. Каждый шаг должен сопровождаться контрольным замером.
• Повреждение изоляции провода. Обмоточный провод покрыт тонким слоем лака. При неаккуратной отмотке, особенно с использованием острых металлических инструментов, этот слой легко повредить. Царапина может привести к короткому замыканию между витками, что кардинально изменит все параметры катушки и резко снизит ее добротность.
• Использование намагниченных или металлических инструментов. При настройке катушек с ферритовым сердечником используйте только диэлектрические (керамические, пластиковые) отвертки. Металлическая отвертка, внесенная в поле катушки, сама по себе изменяет ее индуктивность, и вы не сможете произвести точную настройку. Кроме того, стальная отвертка может повредить хрупкий ферритовый сердечник.
• Перегрев. При выпаивании катушки с платы старайтесь не перегревать ее выводы. Чрезмерное тепло может расплавить пластиковый каркас или повредить изоляцию провода в месте пайки.
• Отсутствие фиксации. После того как вы отмотали витки или растянули катушку до нужного состояния, обязательно зафиксируйте обмотку. Без фиксации витки могут сместиться от вибрации или случайного прикосновения, и все ваши настройки «уплывут». Используйте для этого цапонлак, клей БФ или парафин.

Руководство по устранению неполадок

Даже при соблюдении всех правил что-то может пойти не так. В таблице ниже приведены типичные проблемы и пути их решения.

Проблема Вероятная причина Способ решения Индуктивность не меняется или меняется скачком после отмотки витка. Наличие короткозамкнутого витка в обмотке. Повреждена изоляция. Внимательно осмотрите катушку под лупой на предмет повреждений. В худшем случае потребуется полная перемотка. Показания LCR-метра нестабильны, «плавают». Плохой контакт щупов прибора с выводами катушки. Витки обмотки не зафиксированы и смещаются.

Обеспечьте надежный контакт (можно временно припаять провода). Зафиксируйте витки лаком или клеем. Индуктивность настроена верно, но схема (например, фильтр) работает плохо. Сильно упала добротность катушки из-за неправильно выбранного метода настройки (например, экранирования). Попробуйте достичь нужной индуктивности другим способом, минимально влияющим на добротность (отмотка витков). Ферритовый сердечник треснул или раскрошился при попытке регулировки. Использование металлической отвертки. Приложение чрезмерного усилия. Сердечник «прикипел» из-за старого фиксирующего состава. Используйте только диэлектрический инструмент. Если сердечник не вращается, попробуйте слегка прогреть каркас феном, чтобы размягчить фиксатор.

Тщательный и осмысленный подход, подкрепленный точными измерениями, — залог успешной настройки любого радиоэлектронного компонента. Помните, что катушка индуктивности — это не просто кусок провода, а прецизионный элемент, требующий аккуратного обращения.

Когда это необходимо и существуют ли альтернативы?

Прежде чем браться за паяльник и скальпель, стоит задать себе главный вопрос: действительно ли необходимо изменять саму катушку? Физическая модификация компонента — это, как правило, крайняя мера. Существуют ситуации, когда это оправданно, но часто той же цели можно достичь более простыми и менее «разрушительными» способами. Понимание контекста задачи поможет вам выбрать оптимальную стратегию.

Типичные сценарии, требующие уменьшения индуктивности

Необходимость в подстройке индуктивности чаще всего возникает в следующих случаях:

1. Настройка колебательных контуров. Это классический пример. Резонансная частота LC-контура определяется формулой f = 1 / (2π√(LC)). Если вам нужно повысить резонансную частоту, а ёмкость конденсатора (C) уже минимальна или ее нельзя изменить, единственным выходом остается уменьшение индуктивности (L).
2. Корректировка частоты среза фильтров. В LC-фильтрах (низких или высоких частот) индуктивность катушки напрямую влияет на частоту среза. Если фильтр работает не так, как было рассчитано, и пропускает или подавляет не те частоты, точная подстройка индуктивности может исправить ситуацию.
3. Использование компонентов из «запасов». Радиолюбители часто используют детали, выпаянные из старой аппаратуры. Если у вас есть катушка с индуктивностью, близкой к требуемой, но все же слишком большой, ее проще немного доработать, чем искать или наматывать новую с нуля.
4. Компенсация разброса параметров. Даже компоненты из одной партии имеют небольшой разброс номиналов. В прецизионных схемах, где важна высокая точность, может потребоваться индивидуальная подстройка каждой катушки для достижения идентичных характеристик каскадов.

Альтернативные пути: стоит ли трогать катушку?

Физическое вмешательство в конструкцию катушки — необратимый процесс. Прежде чем решиться на него, рассмотрите альтернативы:

• Изменение ёмкости. Взгляните еще раз на формулу резонансной частоты. Того же эффекта (повышения частоты) можно добиться, уменьшив ёмкость конденсатора в контуре. Заменить конденсатор часто бывает гораздо проще и быстрее, чем модифицировать катушку. Если требуется плавная настройка, можно использовать подстроечный конденсатор (триммер).
• Выбор другого компонента. Если вы находитесь на этапе проектирования, возможно, стоит просто выбрать другую катушку из стандартного ряда номиналов. Время, потраченное на поиск подходящего компонента, может оказаться меньше времени, затраченного на рискованную доработку.
• Полная перемотка. Если требуемая индуктивность значительно отличается от имеющейся, а отмотка витков нарушит геометрию катушки и ухудшит ее параметры (например, добротность), лучшим решением может стать полная перемотка катушки на том же каркасе, но с правильным количеством витков.

Решение о модификации следует принимать взвешенно. Если речь идет о точной подстройке контура на несколько процентов, и у вас есть LCR-метр, то методы, описанные выше, отлично подойдут. Если же требуется кардинальное изменение номинала, возможно, стоит поискать другое решение.

Основные области применения методов уменьшения индуктивности в любительской и профессиональной практике.

Заключение

Мы подробно рассмотрели, как уменьшить индуктивность катушки, разобрав как теоретические основы, так и конкретные практические методы. Теперь вы знаете, что ключевыми факторами являются количество витков, геометрия намотки и свойства сердечника, и умеете осознанно влиять на эти параметры. Главное в этом процессе — не спешить и постоянно контролировать результат с помощью измерительного прибора.

Финальный совет: всегда начинайте с наименее инвазивного метода, подходящего для вашей катушки. Если есть подстроечный сердечник — используйте его. Если нет — аккуратная отмотка витков является самым надежным и предсказуемым способом. Помните о важности добротности и всегда фиксируйте результат своей работы, чтобы настройки не сбились со временем.

Не бойтесь экспериментировать! Практический опыт — лучший учитель в мире электроники. Вооружившись знаниями из этой статьи и необходимыми инструментами, вы сможете точно настраивать свои схемы и добиваться их идеальной работы. Успехов в ваших проектах!
